SK Hynix et SanDisk présentent un nouveau type de mémoire intermédiaire

cryptonews.ruPublié le 2026-08-04Dernière mise à jour le 2026-08-04

Résumé

Le 4 août 2026, lors du Flash Memory Summit (FMS) en Californie, SK Hynix et SanDisk ont dévoilé les premières spécifications de la technologie HBF (Host-Based Flash). Ce nouveau type de mémoire intermédiaire vise à combler l'écart entre la mémoire HBM haute performance et les stockages SSD. Les principales caractéristiques du HBF incluent une capacité allant jusqu'à 512 Go et une bande passante de 0,4 à 3,0 To/s. Il utilise l'interface ouverte UCIe pour une compatibilité avec divers CPU et GPU. Les spécifications sont publiées via l'Open Compute Project, positionnant le HBF comme un standard ouvert pour l'industrie. Dans les serveurs d'IA modernes, le HBF constituerait un quatrième niveau dans la hiérarchie mémoire : 1) HBM pour les données "chaudes", 2) CXL pour la RAM accélérée, 3) HBF comme couche intermédiaire à grande capacité basée sur une NAND abordable, et 4) les SSD NVMe pour le stockage "froid". Pour les LLM, le HBF est conçu pour stocker les caches de contexte et les poids des modèles qui ne tiennent pas dans la HBM ou la CXL. Le partenariat pour standardiser le HBF a débuté en août 2025 et un consortium incluant Google et Tenstorrent a été formé en février 2026. Lors du FMS, SK Hynix a également présenté sa NAND 4D de 375 couches (V10) en développement, annonçant une amélioration des performances de 2,5x par watt. La production de masse est prévue pour l'année prochaine.

Le 4 août, lors de l'ouverture de la conférence FMS 2026 en Californie, SK Hynix, en collaboration avec SanDisk, a publié les premières spécifications du HBF — une technologie qui aspire à jouer le rôle de couche intermédiaire entre la mémoire ultra-rapide HBM et les disques SSD.

Principales caractéristiques techniques du HBF :

  • capacité — jusqu'à 512 Go (dans les configurations 8 et 16 puces NAND par pile) ;
  • débit — d'environ 0,4 To/s à 3,0 To/s ;
  • interface de connexion — UCIe , cette norme ouverte garantit la compatibilité avec les GPU et CPU de différents fabricants.

Les spécifications sont ouvertes via l'Open Compute Project — une communauté dédiée aux technologies des centres de données. Cela positionne le HBF comme une norme ouverte pour toute l'industrie, et non comme un développement propriétaire.

Après l'annonce du HBF, les serveurs d'IA modernes auront probablement une hiérarchie mémoire à quatre niveaux :

  1. HBM — traite les données « chaudes » directement dans le cœur de calcul (vitesse la plus élevée, capacité minimale, prix énorme).
  2. CXL — accélère la mémoire vive classique grâce à des latences de l'ordre de dizaines à centaines de nanosecondes, tout en conservant une compatibilité totale avec les CPU/GPU.
  3. HBF — comble le vide entre la mémoire vive et les SSD. Grâce à l'intégration directe au processeur via le bus UCIe, les dispositifs offriront une vitesse proche de celle du HBM, mais avec une grande capacité basée sur l'architecture NAND peu coûteuse.
  4. SSD NVMe — stockent les données « froides ».

Dans l'infrastructure des LLM, le problème clé est le stockage du contexte énorme et des poids des modèles pendant les calculs (inférence) :

  • Le CXL prend en charge les données nécessitant un accès instantané et des réécritures fréquentes avec une latence ultra-minime ;
  • Le HBF se charge du stockage des caches de contexte et des poids des modèles d'IA, de plusieurs gigaoctets, qui n'ont pas pu tenir dans le HBM et le CXL en raison du coût élevé et des limitations de capacité de ces types de mémoire.
Le Rideau de Silicium

Le partenariat entre SK Hynix et SanDisk pour la standardisation du HBF a débuté en août 2025. Le consortium a été lancé en février 2026 et compte également Google et Tenstorrent parmi ses membres.

Également, sur le stand d'exposition du FMS 2026, SK Hynix a annoncé la démonstration d'une NAND 4D de 375 couches (V10), actuellement en phase de développement. Selon la société, les performances de la mémoire ont augmenté de 2,5 fois par watt d'énergie consommée par rapport à la génération précédente. La production de masse des eSSD est prévue pour début de l'année prochaine.

Selon Yahoo Finance, depuis début 2026, les actions de SK Hynix ont augmenté de plus de 330%, mais ont perdu environ la moitié de leur valeur depuis leur pic atteint en juin.

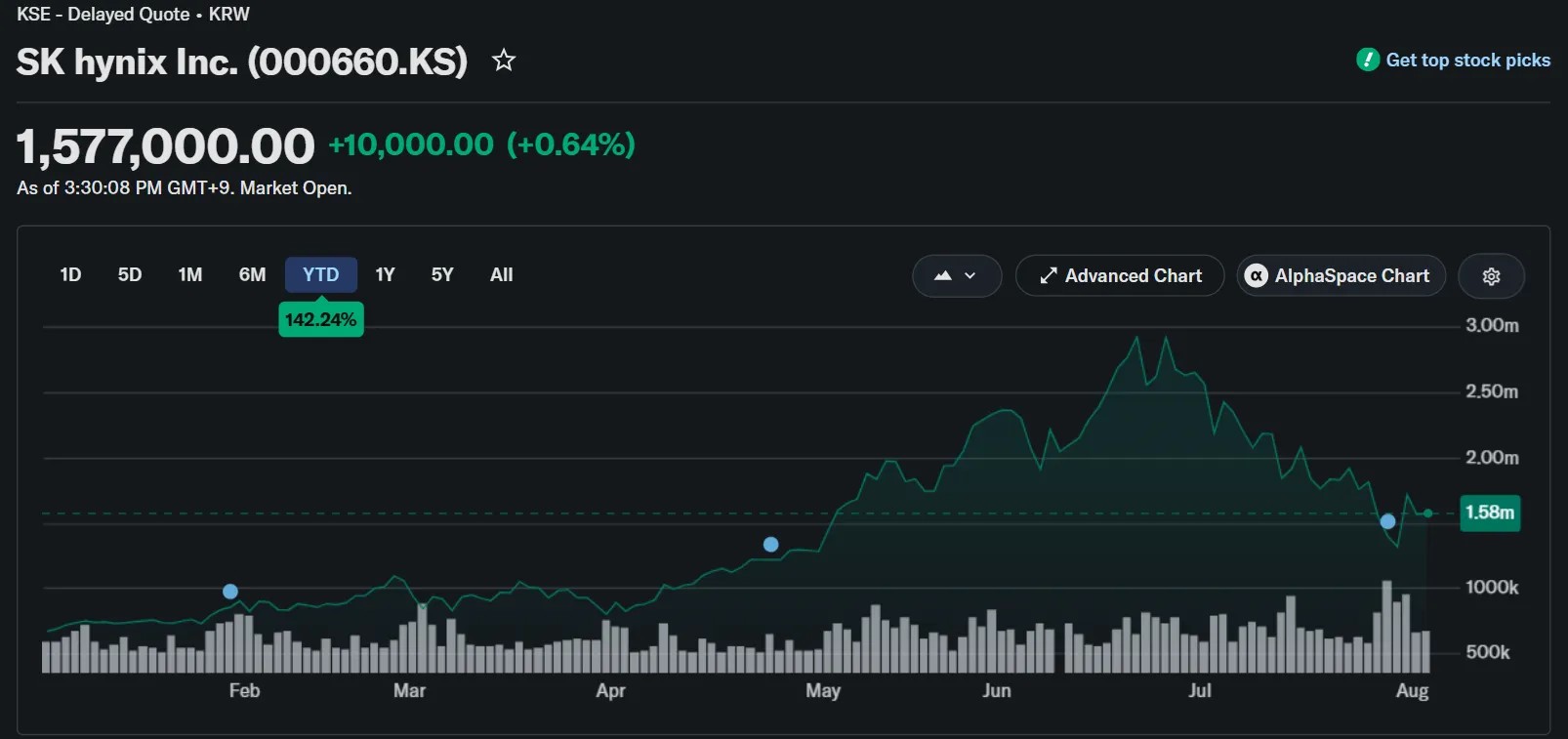

Graphique des actions SK Hynix depuis début 2026. Source : Yahoo Finance.

Rappelons qu'en juillet, le fonds d'Ashenbrenner a perdu la majeure partie de son portefeuille d'actions.

end-content

Questions liées

QQuelles sont les deux entreprises qui ont présenté la technologie HBF et quel est son objectif principal ?

ALes entreprises SK Hynix et SanDisk ont présenté la technologie HBF. Son objectif principal est de servir de couche intermédiaire entre la mémoire haute vitesse HBM et les stockages SSD.

QQuelles sont les trois caractéristiques techniques clés de la technologie HBF présentées dans l'article ?

ALes trois caractéristiques techniques clés de la HBF sont : une capacité allant jusqu'à 512 Go, une bande passante de ~0,4 To/s à 3,0 To/s, et l'utilisation de l'interface de connexion ouverte UCIe pour assurer la compatibilité.

QComment l'article décrit-il la hiérarchie de mémoire à quatre niveaux probable pour les serveurs d'IA après l'annonce de la HBF ?

AL'article décrit la hiérarchie comme suit : 1) HBM pour les données 'chaudes', 2) CXL pour la mémoire classique accélérée, 3) HBF comme couche intermédiaire entre la RAM et les SSD, et 4) les SSD NVMe pour les données 'froides'.

QQuel problème clé dans l'infrastructure des LLM (modèles de langage) les technologies CXL et HBF sont-elles conçues pour résoudre ?

AElles sont conçues pour résoudre le problème du stockage de l'énorme contexte et des poids des modèles lors de l'inférence. Le CXL gère les données nécessitant un accès instantané, tandis que la HBF stocke les caches de contexte et les poids qui ne tiennent pas dans la HBM ou le CXL en raison du coût et des limites de capacité.

QQuels autres développements importants SK Hynix a-t-elle annoncés lors de la FMS 2026, selon l'article ?

ALors de la FMS 2026, SK Hynix a également annoncé la démonstration d'une mémoire 4D NAND V10 à 375 couches en cours de développement, offrant des performances 2,5 fois supérieures par watt, et a planifié une production de masse d'eSSD pour début de l'année suivante.
